Подробная информация о продукте:
Оплата и доставка Условия:
|
| Автоматизация: | Автоматический | Материал: | труба металла |
|---|---|---|---|
| Тип: | Гибочные инструменты CNC | Сила: | Электрический контроль |
| Скорость изгибания: | 90°/sec | Изгиб Точность: | 0,05 |
| Выделить: | гибочное устройство трубки cnc,автоматизированное гибочное устройство трубы |
||

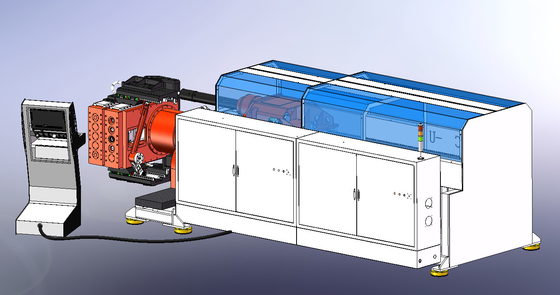

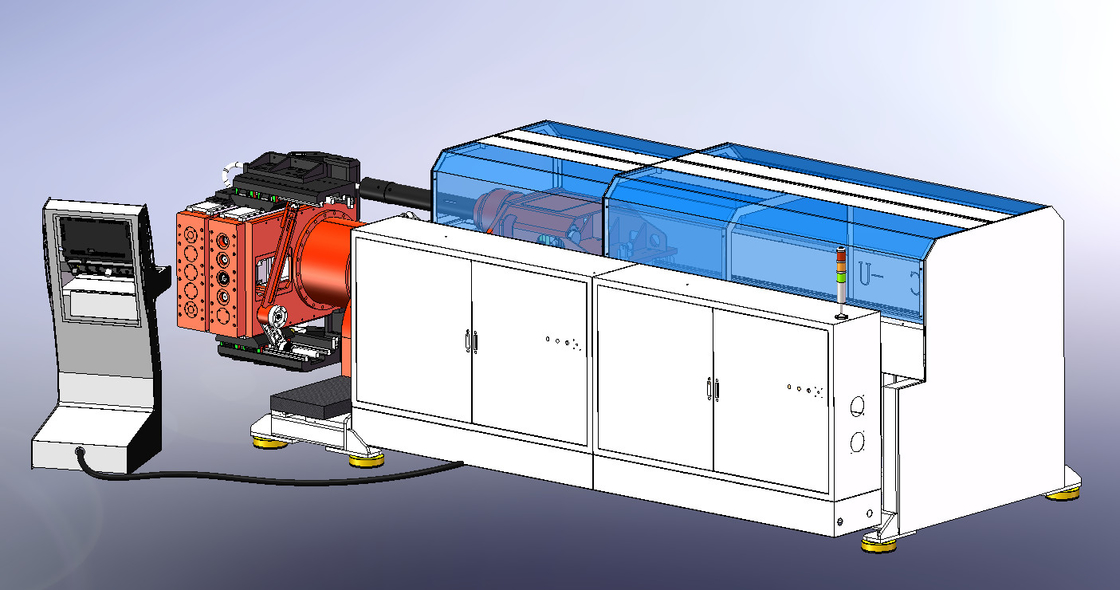

CNC85XE Левый и правый коаксиальный трубогиб
Адаптированный материал: стальная труба, нержавеющая сталь, медная труба, алюминиевая труба и т. д.
Рекомендуемая отрасль применения:
автомобильная фурнитура (масляная труба для тормоза, глушитель, сиденья), мотоцикл, здоровое оборудование, кондиционер, велосипед, стальная мебель, сантехника и так далее.
| модель | 20ХЕ | 25ХЕ | 32ХЕ | 45ХЕ | 65ХЕ | 85ХЕ |
| круглая трубка/железная трубка( S=40кгс/мм2) | φ20x2.0т | φ25x1,5т | φ30x2.0т | φ48x2.0t | φ65x2.0т | φ80,2x2,0т |
| круглая трубка/трубка из нежелезного металла (S=25кгс/мм2) | φ20x2.0т | φ25x2.0т | φ30x3,5т | φ48x3,5т | φ65x3,5т | φ80,2x3,5т |
| круглая труба/нержавеющая сталь( S=60кгс/мм2) | φ18x2.0t | φ18x2.0t | φ28,6x1,3т | φ42x1,5т | φ60x1,5т | φ80,2x1,5т |
| квадратная трубка/металлическая трубка(S=40кгс/мм2) | 18x18x2,0т | 20x20x2,0т | 25,4x25,4x1,5т | 35x35x2,0т | 50x50x2.0т | 60x60x2,0т |
| круглый бар( S=40кгс/мм2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| скорость изгиба | 220°/сек | 220°/сек | 172°/сек | 90°/сек | 90°/сек | 90°/сек |
| точность изгиба | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Скорость подачи материала | 1200 мм/сек | 1200 мм/сек | 1000 мм/сек | 800 мм/сек | 700 мм/сек | 700 мм/сек |
| материал Точность подачи | ±0,05 мм | ±0,05 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Скорость вращения трубки | 300°/сек | 300°/сек | 300°/сек | 240°/сек | 200°/сек | 200°/сек |
| Точность вращения трубы | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Скорость вращения головки машины | 180°/сек | 180°/сек | 120°/сек | 100°/сек | 80°/сек | 80°/сек |
| Точность вращения головки машины | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Скорость подъема и опускания головки машины | 300 мм/сек | 300 мм/сек | 220 мм/сек | 160 мм/сек | 120 мм/сек | 120 мм/сек |
| Головка машины вверх и вниз точность | ±0,05 мм | ±0,05 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм |
| Головка машины левая и правая скорость | 240 мм/сек | 240 мм/сек | 200 мм/сек | 160 мм/сек | 160 мм/сек | 160 мм/сек |
| Головка машины левая и правая точность | ±0,05 мм | ±0,05 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм |
| -Нестандартная машина, может быть настроена | ||||||
Преимущества:
1. Низкая стоимость обучения операторов, высокая эффективность производства и однородность продукта.
2. Приводится в действие электрическим серводвигателем. По сравнению с гидравлическим приводом, он имеет более высокую стабильность и более длительный срок службы. Нет необходимости беспокоиться об утечке масла или рабочей температуре.
3. Гибка труб без зазоров, с высокой точностью и эффективностью обработки в течение длительного времени, проста в эксплуатации. Обладает хорошей совместимостью.
4. Маленький размер, низкий уровень шума
5. Низкие эксплуатационные расходы, с лучшими экономическими характеристиками для обработки труб.
6. Широко используется при обработке труб малого диаметра, например, трубок кондиционера и масляных трубок для автомобилей.
Стандартные модели: 1~5 стеков, 4~6 серводвигателей
Усовершенствованный двигатель: 11 полностью электрических серводвигателей
Приложения:
Авто, мотоцикл, самолет, велосипед, детский велосипед, оборудование для фитнеса, мебель, оборудование для улицы, кондиционер, пищевое оборудование, ядерная трубка, такая как реактор, испаритель и теплообменник.
Функции
1. Электрическая система управления использует известные японские контроллеры, такие как сервоприводы, серводвигатели, модули позиционирования и процессоры производства Mitsubishi Corporation, и отличается высокой производительностью и хорошей стабильностью.
2. Сверхбольшой ЦП Mitsubishi может вместить 400 групп файлов для компиляции, при необходимости дополнительное программное обеспечение для передачи покупается и устанавливается на компьютер, а документы и файлы хранятся на жестком диске, так что количество компиляции группы неограниченно расширяется.
3. Тип компьютера для промышленного использования: операционная система WINDOWS установлена внутри и используется вместе с сервосистемой Mitsubishi, помимо сервопривода Mitsubishi, также предоставляется удобное управление файлами, принадлежащее операционной системе WINDOWS; и файлы могут быть хранится на жестком или программном диске, так что номер группы компиляции неограниченно расширяется.
4. Каждая кривая одной трубки может быть запрограммирована с пятью последовательностями действий и десятью скоростями, чтобы повысить эффективность обработки и уменьшить точку помех.
5. Китайский/английский язык переключается на отображение на сенсорном экране, и клиенты также могут приобрести машину, установленную с другими языками.
6. Режим подачи включает режим зажимной подачи или режим прямой подачи, который выбирается по необходимости.
7. При необходимости выбирается функция автоматического 3D-моделирования для определения положения помех.
8. После того, как данные скомпилированы, данные защищены ключом, так что данные не могут быть изменены.
9. Электрическая система управления оснащена теплообменником для автоматического отвода тепла, при необходимости можно дополнительно купить холодильник с числовым программным управлением, чтобы обеспечить срок службы электрической системы управления.
10. Установлена автоматическая система подачи масла для уменьшения трения гибочной трубы. Она продлевает срок службы сердечника и улучшает качество гнутой трубы.
