Подробная информация о продукте:
Оплата и доставка Условия:
|
| Модуль нет.: | CNC65RES+RBE+TB | Максимальный гнуть диаметр: | 500mm |
|---|---|---|---|
| Максимальный угол сгиба: | 190° | Точность: | ±0.05° |
| Общий вес машины: | 4800kg | Машина sizeL.W.H (см): | 5300×1500×1080 |
| Выделить: | автоматическая гибочная машина трубы,автоматизированное гибочное устройство трубы |
||

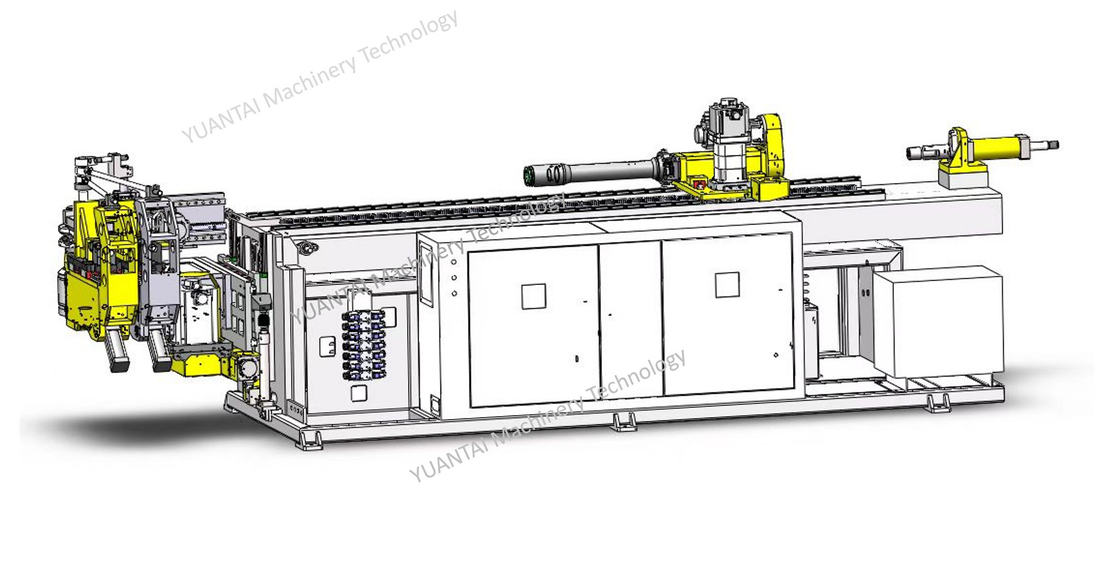

Трубогибочный станок с масляно-электрическим гибридным приводом CNC65RES + RBE + TB Удлинитель хвостовика для гибки (патентная модель)
Технические параметры-трубогибочный станок YUANTAI
| Например, максимальный радиус изгиба трубы из углеродистой стали составляет 1,5. | ￠65×2,5т | |
| Возьмем, к примеру, максимальный радиус изгиба трубы из нержавеющей стали 1,5. | 51×2,5 т | |
| Максимальная длина пробивного сердечника (а) | 4600мм | |
| Макс. ход подачи (b) | 3600мм | |
| Способ кормления | Одноразовое или многократное кормление | |
| Максимальный диаметр изгиба | 500мм | |
| Максимальный угол изгиба | 190° | |
| Конфигурируемое количество изгибов каждого фитинга | 100 изгибов | |
| Рабочая скорость | Скорость гибки труб | Макс. 90 град/сек |
| Скорость вращения трубки | Макс.120град/сек | |
| Скорость подачи | Макс.500мм/сек | |
| Точность | Угол изгиба трубы | ±0,05° |
| Угол поворота трубки | ±0,05° | |
| Длина подачи | ±0,1 мм | |
| Режим ввода данных | Значение координаты (XYZ) или рабочее значение (YBC) | |
| Мощность двигателя сервопривода вращения трубы | 750 Вт | |
| Мощность двигателя гибочного сервопривода | 11кВт | |
| Мощность двигателя сервопривода подачи | 5кВт | |
|
Мощность серводвигателя Замена пресс-формы |
--- | |
|
Мощность серводвигателя Перемещение плесени |
--- | |
| Мощность гидравлического двигателя | 5кВт | |
| Общий вес машины (кг) | 4800 кг | |
|
5300×1500×1080 | |
Список основных закупаемых запчастей
| Название части | Марка/Происхождение |
| ПЛК | МИЦУБИСИ)/Япония |
| 10-дюймовый цветной экран | Advantech/Тайвань |
| Серводвигатель подачи электронный | МИЦУБИСИ/Япония |
| Сервопривод подачи электронный | МИЦУБИСИ/Япония |
| Серводвигатель гибки электронный | МИЦУБИСИ/Япония |
| Сервопривод гибки электронный | МИЦУБИСИ/Япония |
| Серводвигатель трубчато-вращательного электронного | МИЦУБИСИ/Япония |
| Сервопривод гибки электронный | МИЦУБИСИ/Япония |
| Оптоэлектронный переключатель | OMRON/Япония |
| редуктор | Тейджин/Япония |
| Несущий | НСК/Япония |
| Маслопровод высокого давления | ЛЯНХУЙ/Китай |
| Уплотнительный элемент | ВОРОТА/Германия |
| Гидравлический электромагнитный клапан | СЕМЬ ОКЕАН/Тайвань |
| Гидравлический отбойник | HYTAC/Тайвань |
| Плата ввода/вывода | Ручной работы |
Описание функций CNC65RES+RBE
Автоматический гибочный станок с ЧПУ 3D, он соответствует конструкции механической конструкции высокой жесткости и уровню точности технологии принципа динамической механики, как при прочности конструкции, простая конструкция гибочной руки и головки гибочной машины обеспечивает максимальное пространство для гибки, что делает диапазон помех минимум машины. Оснащен автоматической системой управления процедурами, гарантирующей, что все виды различных работ по гибке стальных труб могут легко соответствовать требованиям массового производства и высокой точности.
BE - это модель высокого класса, специально разработанная для высоких требований к технологии гибки. Специальный механизм подачи с запатентованной конструкцией переключения передач. Он может легко выполнять гибку в предельных условиях, которые не могут быть достигнуты обычными моделями, такими как минимальный радиус изгиба, малая толщина.
Пропорциональное сервоуправление используется для изгиба и повышения давления, что еще больше повышает точность и эффективность, гарантируя однородность продукта.
