Подробная информация о продукте:
Оплата и доставка Условия:
|
| CNC или NC: | CNC | Автоматизация: | Полноавтоматический |
|---|---|---|---|
| Тип мотора: | Все сервоприводы | Цвет: | Стандартный или подгонянный |
| Условие: | Новый | Сертификация: | CE ISO9001 |
| Выделить: | гибочное устройство трубы cnc,гибочное устройство трубки дорна cnc |
||

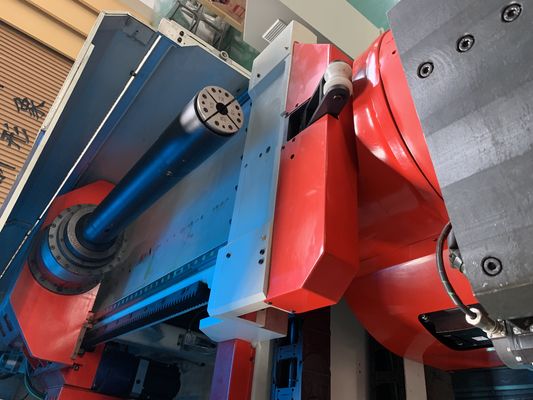

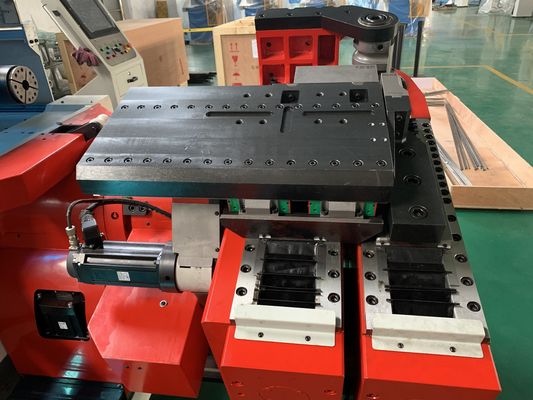

Автоматический трубогибочный станок с сервоприводом Левый и правый трубогиб общего направления
Трубогибочный станок имеет функции левого и правого изгиба, так как отдельный трубогибочный станок будет мешать заготовке, этот станок может быть завершен за один раз;Ось CNC8 управляется независимым сервоприводом, все действия можно точно отрегулировать на сенсорном экране, точность очень высока.Модель имеет функцию предварительной настройки протягивания шпинделя и систему автоматической смазки шпинделя.
Адаптированный материал: стальная труба, нержавеющая сталь, медная труба, алюминиевая труба и т. д.
Рекомендуемая отрасль применения:
автомобильная фурнитура (масляная труба для тормоза, глушитель, сиденья), мотоцикл, здоровое оборудование, кондиционер, велосипед, стальная мебель, сантехника и так далее.
Наша компания:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.является ведущим технологическим предприятием, специализирующимся на производстве и разработке трубогибочных станков с ЧПУ.Многие виды трубогибочных станков с ЧПУ, разработанные компанией, находятся на ведущем уровне в стране, за рубежом и даже в мире, достигая мирового синхронного ведущего уровня.
Компания самостоятельно разработала полностью электрическую систему управления трубогибочным станком с ЧПУ, которая находится на передовом уровне в отрасли и получила десятки патентов.В механическом проектировании используются передовые методы, такие как моделирование трехмерной динамической информации и анализ силы методом конечных элементов.
| модель | 20ХЕ | 25ХЕ | 32ХЕ | 45ХЕ | 65ХЕ | 85ХЕ |
| круглая трубка/железная трубка( S=40кгс/мм2) | φ20x2.0т | φ25x1,5т | φ30x2.0т | φ48x2.0t | φ65x2.0т | φ80,2x2,0т |
| круглая трубка/трубка из нежелезного металла (S=25кгс/мм2) | φ20x2.0т | φ25x2.0т | φ30x3,5т | φ48x3,5т | φ65x3,5т | φ80,2x3,5т |
| круглая труба/нержавеющая сталь( S=60кгс/мм2) | φ18x2.0t | φ18x2.0t | φ28,6x1,3т | φ42x1,5т | φ60x1,5т | φ80,2x1,5т |
| квадратная трубка/металлическая трубка(S=40кгс/мм2) | 18x18x2,0т | 20x20x2,0т | 25,4x25,4x1,5т | 35x35x2,0т | 50x50x2.0т | 60x60x2,0т |
| круглый бар( S=40кгс/мм2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| скорость изгиба | 220°/сек | 220°/сек | 172°/сек | 90°/сек | 90°/сек | 90°/сек |
| точность изгиба | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Скорость подачи материала | 1200 мм/сек | 1200 мм/сек | 1000 мм/сек | 800 мм/сек | 700 мм/сек | 700 мм/сек |
| материал Точность подачи | ±0,05 мм | ±0,05 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Скорость вращения трубки | 300°/сек | 300°/сек | 300°/сек | 240°/сек | 200°/сек | 200°/сек |
| Точность вращения трубы | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Скорость вращения головки машины | 180°/сек | 180°/сек | 120°/сек | 100°/сек | 80°/сек | 80°/сек |
| Точность вращения головки машины | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Скорость подъема и опускания головки машины | 300 мм/сек | 300 мм/сек | 220 мм/сек | 160 мм/сек | 120 мм/сек | 120 мм/сек |
| Головка машины вверх и вниз точность | ±0,05 мм | ±0,05 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм |
| Головка машины левая и правая скорость | 240 мм/сек | 240 мм/сек | 200 мм/сек | 160 мм/сек | 160 мм/сек | 160 мм/сек |
| Головка машины левая и правая точность | ±0,05 мм | ±0,05 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм |
| -Нестандартная машина, может быть настроена | ||||||
Функции
1. Тип компьютера для промышленного использования: операционная система WINDOWS установлена внутри и используется вместе с сервосистемой Mitsubishi, помимо сервопривода Mitsubishi, также предоставляется удобное управление файлами, принадлежащее операционной системе WINDOWS; и файлы могут быть хранится на жестком или программном диске, так что номер группы компиляции неограниченно расширяется.
2. При необходимости выбирается функция автоматического 3D-моделирования для формовки труб.
3. Предусмотрена функция автоматического обнаружения ошибок, и ошибки и неисправности отображаются на экране, так что оператор может легко устранять неполадки.
4. При необходимости выбирается функция автоматического 3D-моделирования для определения положения помех.
5. Все данные обработки вводятся с сенсорного экрана.
6. В зависимости от смены материалов каждая кривая устанавливается со значением компенсации, скоростью и зазором извлечения из формы.
7. Электрическая система управления оснащена теплообменником для автоматического отвода тепла, при необходимости можно дополнительно купить холодильник с числовым программным управлением, чтобы обеспечить срок службы электрической системы управления.
8. Установлена автоматическая система подачи масла для уменьшения трения гибочной трубы. Она продлевает срок службы сердечника и улучшает качество гнутой трубы.
9. Машина может быть подключена к принтеру для печати данных, отображаемых на экране.
10. При необходимости может быть установлен коммуникационный интерфейс, который может быть подключен к нашей компании. Наш инженер предоставит удаленный сервис мониторинга в реальном времени, обновления данных, проверки отказов и так далее.
Приложения:
Авто, мотоцикл, самолет, велосипед, детский велосипед, оборудование для фитнеса, мебель, оборудование для улицы, кондиционер, пищевое оборудование, ядерная трубка, такая как реактор, испаритель и теплообменник.
