Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Q235 | Автоматизация: | Полноавтоматический |
|---|---|---|---|
| применение: | Трубка | Цвет: | Голубой и желтый или согласно клиенту требуйте |
| Выделить: | гибочное устройство трубки cnc,автоматизированное гибочное устройство трубы |
||

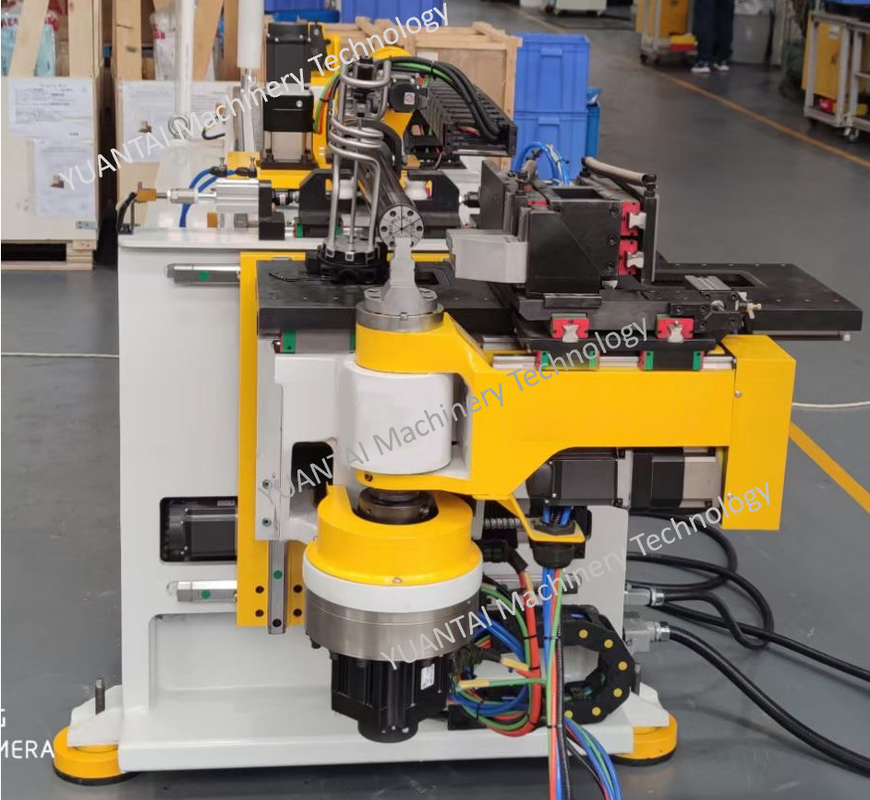

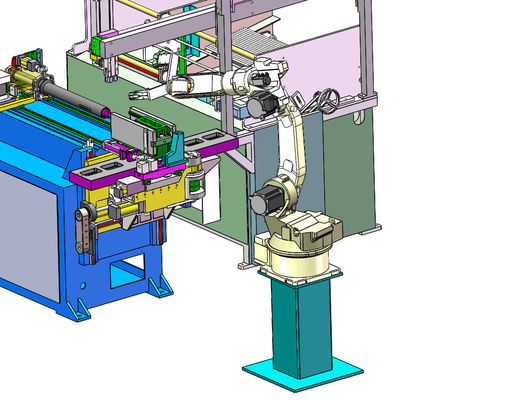

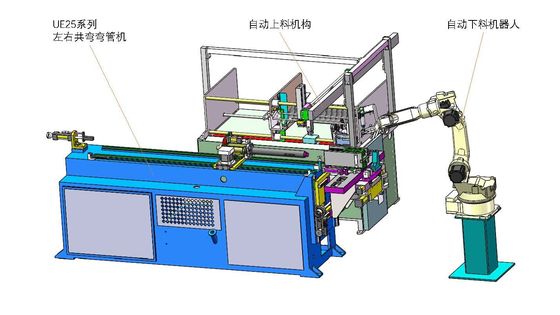

25UE металлическая трубка для подголовника, автоматическая загрузка и разгрузка трубки, левая и правая линии изгиба
Основные конфигурации
| Технические характеристики | Основные конфигурации | Ед. изм | 25 | |
| КФФДР | ||||
| МАКСИМУМ.НД ТРУБЫ ( S=40кгс/мм2) | Максимум.Гибкость( S=40кгс/мм2) | мм | 25,1x2,0 | |
| МАКСИМУМ.ТРУБА OD/для повторной подачи | Max.bending наружный диаметр при подаче | мм | 25.1 | |
| Круглая труба/Цветные металлы (S=25кгс/мм2) | круглая трубка/нежелезный металл( S=25кгс/мм2) | мм | 25,1x3,0 | |
| Круглая трубка/нержавеющая сталь (S=60кгс/мм2) | круглый стержень/нержавеющая сталь( S=60кгс/мм2) | мм | 25,1x1,2 | |
| Квадратная труба/мягкая сталь (S=40кгс/мм2) | квадратная труба/метай( S=40кгс/мм2) | мм | 20х1,5 | |
| Круглый стержень/мягкая сталь (S=40 кгс/мм2) | круглый стержень( S=40кгс/мм2) | мм | 14 | |
| МАКСИМУМ.Радиус изгиба | диапазон радиуса изгиба | мм | 15~85 | |
| МАКСИМУМ.Радиус изгиба / квадратная труба | диапазон радиуса изгиба/квадратная труба | мм | 15~95 | |
| МАКСИМУМ.Угол изгиба | диапазон угла изгиба | степень | 190 | |
| Максимальная прокатная мощность (S=40 кгс/мм2) | максимальная изгибающая способность | S=40кгс/мм2 | мм | 25,1x1,8 |
| Радиус качения | мин. радиус изгиба | мм | ≧7D | |
| Круглая труба/Цветные металлы (S=25кгс/мм2) | круглая трубка/нежелезный металл( S=25кгс/мм2) | мм | 25,1x3,0 | |
| Круглая трубка/нержавеющая сталь (S=60кгс/мм2) | круглый стержень/нержавеющая сталь( S=60кгс/мм2) | мм | 25,1x1,2 | |
| Квадратная труба/мягкая сталь (S=40кгс/мм2) | квадратная труба/метай( S=40кгс/мм2) | мм | 20х1,5 | |
| Круглый стержень/мягкая сталь (S=40 кгс/мм2) | круглый стержень( S=40кгс/мм2) | мм | 14 | |
| МАКСИМУМ.Разница между двумя радиусами | максимальный зазор между R1-R2 | мм | 40 | |
| МАКСИМУМ.Длина по оправке | максимальное расстояние прокалывания сердечника | мм | 1500 | |
| Рабочая высота | высота верстака(от центра формы к земле) | мм | 1100 | |
| Высота центральной линии инструмента | высота центральной линии пресс-формы | мм | 28 | |
| ДОБСпид | изгиб(дата рождения)скорость | град/сек | 186 | |
| Точность ДОБ | изгиб(дата рождения)точность | степень | ±0,05 | |
| DBBSpeed | кормление(ДББ)скорость | мм/сек | 730 | |
| Точность ДОБ | кормление(ДББ)точность | мм | ±0,05 | |
| POBSpeed | изгиб(POB)скорость | град/сек | 320 | |
| Точность ПОБ | изгиб(POB)точность | степень | ±0,05 | |
| Мотор для гидравлики | двигатель гидравлической системы | кВт | 3.0 | |
| Суммарная мощность | суммарная мощность | кВт | 9.15 | |
| МАКС.давление | макс.давление | кгс/см2 | 70 | |
| По умолчанию. Давление | заданное давление | кгс/см2 | 50 | |
| Емкость гидравлического бака | объем масляного бака | литр | 120 | |
| Общая ширина | ширина машины | мм | 900 | |
| Общая высота | высота машины | мм | 1400 | |
| Общая длина | длина машины | мм | 3000 | |
| Общий вес | вес машины | кгвт | 1500 |
| Описание для coponnet | Поставщик |
| ПЛК управления |
(МИЦУБИСИ)
|
| ПК | АДВАНТЕК |
| Программного обеспечения | ХТ |
| низковольтный электрический компонент | Шнайдер |
| Серводвигатель подачи Y | (МИЦУБИСИ) |
| Y сервопривод | (МИЦУБИСИ) |
| Серводвигатель вращения B | (МИЦУБИСИ) |
| Сервопривод вращения B | (МИЦУБИСИ) |
| C гибочный серводвигатель | (МИЦУБИСИ) |
| C-гибочный сервопривод | (МИЦУБИСИ) |
| Серводвигатель с горизонтальным перемещением | (МИЦУБИСИ) |
| Сервопривод с горизонтальным перемещением | (МИЦУБИСИ) |
| Серводвигатель с вертикальным перемещением | (МИЦУБИСИ) |
| Инструмент для перемещения серводвигателя | (МИЦУБИСИ) |
| Гидравлический электрический клапан | Семь океанов |
| Микропереключатель | ОМРОН |
| детектор сварки | Янмин/Тайвань |
| Бесконтактный индуктивный переключатель | Янмин/Тайвань |
| Масляный насос | Хайтек/Тайвань |
| Плата ввода/вывода | ручной работы |
| линейная направляющая | ХИВИН |
| Мяч | ХИВИН |
| Несущий | НСК |
| Уплотнительный компонент | Гейтс, Германия |
| Редуктор | Муратар |
Контактное лицо: Mr. Eric
Телефон: +86 15872422495
