Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | нержавеющая сталь | Цвет: | голубой и желтый, |
|---|---|---|---|
| Сила: | CNC | Материал/металл обрабатывали: | нержавеющая сталь |
| Автоматизация: | Автоматический | Тип машины: | Гибочная машина трубы и трубки |
| Выделить: | гибочное устройство трубки cnc,автоматизированное гибочное устройство трубы |
||

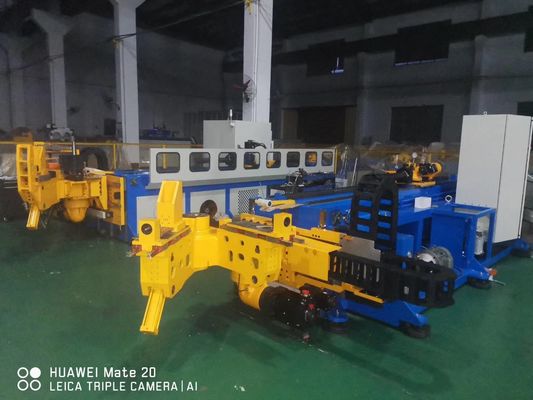

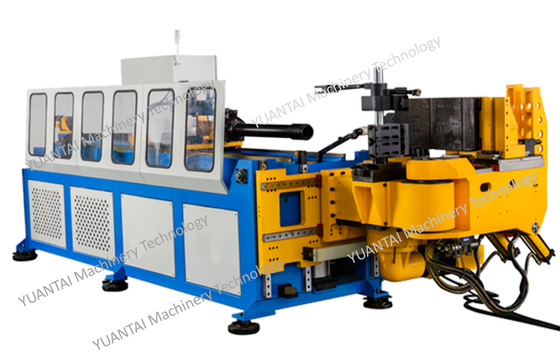

Бендер выхлопной трубы числового контроля 3Д автоматический нержавеющий с Мулти стогами и электрической плашкой проводника
Условия эксплуатации оборудования
(2) Рабочее давление сжатого воздуха p = 0,7 МПа
(3) Максимальный расход сжатого воздуха главного двигателя 2 м3/ч
(4) Рабочая температура оборудования 0-50 ℃
(5)Максимальная относительная влажность 80%
(6) Суммарная установленная мощность оборудования 44 кВт
(7) Габаритные размеры оборудования (Д*Ш*В) 8900*2100*18500 мм
Технические характеристики
Адаптивность процесса
2.2
Основные технические параметры оборудования CNC90REM-6A
Допустимый максимально допустимый радиус изгиба трубы из углеродистой стали 1,5D на примере | Φ89×2.0т | |
Допустимый максимально допустимый радиус изгиба трубы из углеродистой стали 1,0d в качестве примера | Φ63×2т | |
Допустимый максимально допустимый радиус изгиба трубы из нержавеющей стали 1,5D в качестве примера | Φ76×2т | |
Максимальная длина оправки (а) | 5800мм | |
*Максимальный ход подачи (b) | 4000мм | |
Режим подачи | 直送或夹送 | |
*Максимальный диаметр изгиба | 650мм | |
Максимальный угол изгиба | 190° | |
Максимальная разница R | 100 | |
Общая высота инструмента | 360мм | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0,05 мм | |
| | |
| 1кВт | |
| 15кВт | |
| 7кВт | |
| 1кВт | |
| 5кВт | |
| 85000кг | |
| 8900×1900×1500 | |
Список производителей основных электрогидравлических и пневматических компонентов
Нет. |
Описание |
Технические характеристики |
Бренд |
Из |
Примечание |
| 1 | ПЛК | (Mitsubishi) + экран человеческого компьютера на базе ПК |
Мицубиси |
Япония | |
| 2 |
15-дюймовый цветной экран |
Адвантек |
Китайский Тайвань | ||
| 3 |
Серводвигатель |
Мицубиси |
Япония | ||
| 4 | Сервопривод |
Мицубиси |
Япония | ||
| 5 |
Редуктор |
Набтеско Р.В. |
Япония | ||
| 6 |
Фотоэлектрический переключатель |
ОМРОН |
Япония | ||
| 7 |
Электрический компонент низкого напряжения |
Шнайдер |
Франция | ||
| 8 |
Прецизионная линейная направляющая |
ХИВИН |
Китайский Тайвань |
точность класса С | |
| 9 |
Шариковый винт |
ХИВИН |
Китайский Тайвань |
точность класса С | |
| 10 |
Редуктор для оси C |
Набтеско р.в. |
Япония | ||
| 11 |
Плата ввода-вывода ввода-вывода |
Ручной работы |
Контактное лицо: Mr. Eric
Телефон: +86 15872422495
